اتصال فیوژن به فرایند دائمی متصل کردن دو فیبر نوری به یکدیگر اشاره دارد. این روش بر خلاف کانکتورهای نوری است که برای تسهیل در تنظیم و تغییرات مکرر در پانل‌های اتصال طراحی شده‌اند. در کل، دو نوع اتصال فیوژن وجود دارد: اتصال مکانیکی و اتصال فیوژن. در اتصال مکانیکی، فیبرها به صورت فیزیکی به هم متصل نمی‌شوند، بلکه انتهای آنها در یک محفظه خاص با استفاده از مکانیزم‌های مکانیکی تراز می‌شوند. این نوع اتصال معمولاً دارای اتلاف انرژی و اتلاف برگشتی بالایی است و بیشتر در مواقع موقت، مانند اتصال اضطراری یا تست فیبرها، استفاده می‌شود.

نوع دوم، اتصال فیوژن، شامل جوش دادن دو فیبر نوری با استفاده از قوس الکتریکی است. این روش یکی از متداول‌ترین و کارآمدترین شیوه‌های اتصال فیبر نوری به شمار می‌آید و به دلیل اتلاف انرژی و اتلاف برگشتی کم، بسیار مورد توجه قرار گرفته است. یکی از ابزارهای اساسی در این فرآیند، مفصل فیبر نوری است که وظیفه برقراری ارتباط بین کابل‌های فیبر را دارد. این مفصل‌ها به دو دسته افقی و عمودی تقسیم می‌شوند و بسته به محیط استفاده، به سه گروه خاکی، هوایی و دریایی تقسیم‌بندی می‌شوند.

علاوه بر این، اتصال فیوژن به عنوان یکی از مطمئن‌ترین روش‌ها در این حوزه شناخته می‌شود و این فرآیند با کمک دستگاه فیوژن فیبرنوری انجام می‌گیرد. در واقع، زمانی که تولیدکنندگان کابل‌های فیبر نوری آنها را در اندازه‌های مشخص تولید می‌کنند، برای رسیدن به طول مورد نیاز، نیاز به اتصال چند کابل به یکدیگر داریم که این عمل تحت عنوان فیوژن فیبر نوری شناخته می‌شود. این روش به دلیل دقت و کیفیت بالای اتصالات، در پروژه‌های بزرگ و حساس بسیار کاربردی است.

دستگاه فیوژن فیبرنوری و نحوه کار با آن

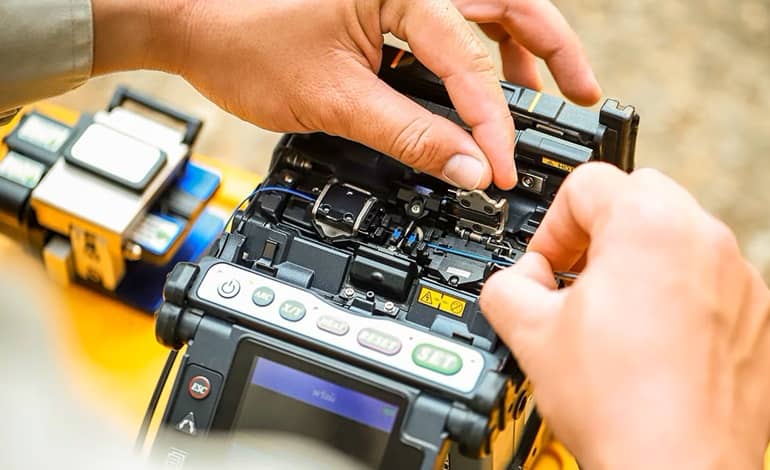

دستگاه فیوژن فیبر نوری ابزاری است که برای اتصال دو فیبر نوری به کار می‌رود. در این فرآیند، انتهای الیاف فیبرها به طور مناسب آماده‌سازی و شکاف می‌خورند. سپس این نقاط در دستگاه اتصال دهنده فیوژن قرار می‌گیرند که دارای وسایل تراز است. با فشردن یک دکمه، انتهای فیبر با استفاده از الکترود گرم می‌شود و دو بخش فیبر به هم پیوند می‌خورند و در نتیجه ذوب می‌شوند.

علاوه بر این، برای اتصال دو فیبر نوری، از ابزاری به نام آداپتور فیبر نوری استفاده می‌شود. این آداپتورها که معمولاً به قطعات کوچکی اطلاق می‌شود، نقش واسط بین کابل‌های فیبر نوری را ایفا می‌کنند و می‌توانند کانکتورهایی بر روی خود داشته باشند. آداپتور فیبر نوری همچنین به نام کوپلر فیبر نوری نیز شناخته می‌شود. دستگاه‌های فیوژن فیبر نوری به صورت اتوماتیک طراحی شده‌اند و کاربران می‌توانند از تنظیمات پیش‌فرض کارخانه استفاده کنند یا پارامترهای مورد نظر خود را به صورت دستی وارد نمایند.
به طور کلی، برای انجام اتصال فیوژن با استفاده از دستگاه فیوژن فیبر نوری، شش مرحله اصلی وجود دارد که باید به دقت دنبال شوند تا اتصال به صورت صحیح و با کیفیت انجام گیرد.

برای استفاده از دستگاه فیوژن فیبر نوری، اول از همه پوشش محافظ اتصال فیوژن را قرار دهید.

پوشش خارجی فیبر را جدا کرده و فیبرها را به حالت لخت 125um تبدیل کنید. در این مرحله، روکش محافظ کابل باید با استفاده از ابزاری به نام استریپر، که مخصوص لخت کردن تارهای فیبر نوری است، برداشته شود تا به هسته فیبر نوری دسترسی پیدا کنید. این فرآیند باید توسط فردی با تجربه انجام شود تا از آسیب به تارهای فیبر درون کابل جلوگیری شود.

پس از لخت کردن، فیبرها باید با استفاده از الکل و دستمال‌های مخصوص بدون پرز تمیز شوند تا هرگونه آلودگی از روی آن‌ها پاک شود. این مرحله از اهمیت بالایی برخوردار است زیرا به افزایش دقت در عملیات جوش و کاهش افت دیتا در نقطه جوش کمک می‌کند.

فیبر باید با استفاده از یک برش‌دهنده دقیق شکسته شود. اکثر دستگاه‌های فیوژن با یک برش‌دهنده پیشنهادی همراه هستند. شکاف فیبر مرحله‌ای بسیار حیاتی است زیرا کیفیت اتصال به کیفیت برش بستگی دارد. در این مرحله، سطح مقطع هسته فیبر با استفاده از کاترهای مخصوص برش داده می‌شود و فیبر باید به صورت 90 درجه با یک برشگر دقیق بریده شود. استفاده از سیم‌چین‌های معمولی یا کاترهای دستی برای این کار مناسب نیست، زیرا نمی‌توانند برش صاف و یکدستی ایجاد کنند.

فیبرها را درون هولدرهای مخصوص فیبر در دستگاه فیوژن قرار دهید و دکمه شروع را فشار دهید تا فرآیند اتصال فیوژن آغاز شود. این مرحله، اصلی‌ترین و مهم‌ترین بخش کار است، زیرا هسته فیبر نوری بسیار نازک است و فیوژن به دقت بالایی نیاز دارد. به تنظیم نحوه قرار گرفتن دوتار در یک راستا در سه محور طولی، عرضی و ارتفاع نیز باید توجه شود. کاربر می تواند از طریق مانیتور مراحل کار را به دقت بررسی کند.

توجه داشته باشید که پوشش محافظ برای اتصال باید از بین برود و این فرآیند، خطر آسیب رساندن به سطح فیبر را حذف می‌کند. پس از اتصال یا جوش، معمولاً برای بدست آوردن استحکام مکانیکی کافی، از یک پوشش جدید (به عنوان مثال، یک محافظ کوچک کننده گرما یا یک محافظ مکانیکی بست) استفاده می‌شود.

برای اطمینان از اتصال با کیفیت، باید اتصالات ساخته شده را به صورت بصری بازرسی کنید. به احتمال زیاد ایراداتی در اتصال خواهید یافت اما تا زمانی که بر انتقال نوری کابل های شما تاثیری نگذارد اشکالی ندارد. اتصالاتی که قابل قبول هستند و مشکلی ایجاد نمی‌کنند مانند شکل زیر هستند:

انواع دستگاه های فیوژن فیبرنوری

دستگاه‌های فیوژن فیبر نوری ابزارهای ضروری در حوزه مخابرات و ارتباطات به شمار می‌روند. این دستگاه‌ها برای اتصال دو فیبر نوری به یکدیگر طراحی شده‌اند و به انواع مختلفی تقسیم می‌شوند. در زیر به بررسی انواع مختلف دستگاه‌های فیوژن فیبر نوری می‌پردازیم.

• دستگاه فیوژن فیبر نوری خودکار، فرآیند فیوژن را به صورت خودکار انجام می‌دهد و معمولاً با صفحه نمایش لمسی و رابط کاربری آسان همراه است. از ویژگی‌های بارز این دستگاه‌ها می‌توان به دقت بالای آنها اشاره کرد که خطاهای انسانی را کاهش می‌دهد. همچنین، این دستگاه‌ها سرعت بالایی در انجام کارها دارند و قابلیت نظارت بر کیفیت فیوژن را نیز به کاربران می‌دهند.
• دستگاه فیوژن فیبر نوری دستی، گزینه‌ای مناسب برای شرایط خاص یا مکان‌هایی است که دسترسی به برق محدود است. این دستگاه‌ها به راحتی قابل حمل هستند و به دلیل وزن سبک و طراحی کوچک خود، نیاز به آموزش کمی دارند. از نظر اقتصادی نیز، این مدل‌ها معمولاً مقرون به صرفه‌تر از انواع خودکار هستند.
• دستگاه فیوژن فیبر نوری چندمنظوره، قابلیت انجام انواع مختلف اتصالات را دارد و به ویژه در پروژه‌های بزرگتر مورد استفاده قرار می‌گیرد. این دستگاه‌ها با فناوری‌های پیشرفته بهبود کیفیت و سرعت بالای فیوژن را ارائه می‌دهند.
• دستگاه فیوژن فیبر نوری قابل حمل، مخصوص استفاده در محیط‌های خارجی و پروژه‌های میدانی طراحی شده است. این دستگاه‌ها به دلیل طراحی ضد آب و ضد گرد و غبار، مقاوم در برابر شرایط جوی هستند و با باتری‌های قوی خود می‌توانند برای مدت طولانی بدون نیاز به برق کار کنند. سخت‌افزار این دستگاه‌ها نیز به گونه‌ای است که در برابر ضربه و آسیب‌های دیگر دوام بالایی دارد.
• دستگاه‌های فیوژن فیبر نوری پیشرفته به منظور استفاده در پروژه‌های حساس و با نیاز به دقت بالا طراحی شده‌اند. این دستگاه‌ها دارای ویژگی‌های خاصی هستند که عملکرد آن‌ها را بسیار بهبود می‌بخشد. یکی از این ویژگی‌ها فناوری تشخیص خودکار است که قابلیت شناسایی و اصلاح خطاها را به صورت اتوماتیک فراهم می‌کند. علاوه بر این، این دستگاه‌ها توانایی اندازه‌گیری و بررسی دقیق کیفیت اتصال فیبر را دارند که از اهمیت بالایی برخوردار است. همچنین، امکان اتصال به شبکه و انتقال داده‌های تست به سیستم‌های دیگر نیز از دیگر قابلیت‌های این دستگاه‌ها به شمار می‌رود. این ویژگی‌ها باعث می‌شود که دستگاه‌های فیوژن فیبر نوری پیشرفته به گزینه‌ای ایده‌آل برای پروژه‌های با نیازهای ویژه تبدیل شوند.

نکات تعمیر و نگهداری دستگاه فیوژن

تعمیر و نگهداری صحیح دستگاه فیوژن از اهمیت ویژه‌ای برخوردار است و می‌تواند به میزان قابل توجهی عمر مفید این دستگاه‌ها را افزایش دهد. ضروری است که هر روز پیش از استفاده، دستگاه را مورد بررسی قرار دهید تا از وجود هرگونه آسیب ظاهری یا نشتی مطمئن شوید. یکی از نکات اساسی در نگهداری این دستگاه، تمیز کردن منظم آن است. پس از هر بار استفاده، توصیه می‌شود که قسمت‌های مختلف دستگاه را با یک پارچه نرم و مرطوب پاک کنید تا از باقی ماندن ذرات گرد و غبار یا مواد اضافی جلوگیری شود. در صورت مشاهده هر گونه نقص یا ایراد در عملکرد دستگاه، بهتر است به سرعت اقدام به تعمیر آن کنید تا از بروز مشکلات بزرگ‌تر پیشگیری شود.

مشاوره دوره‌ای با متخصصان مجرب نیز پیشنهاد می‌شود تا بررسی‌های لازم بر روی دستگاه انجام گیرد و در صورت نیاز، قطعات فرسوده تعویض شود. این اقدامات نه تنها عملکرد دستگاه را بهبود می‌بخشند، بلکه ایمنی کاربران را نیز تضمین می‌کنند. استفاده از قطعات یدکی اصل و با کیفیت در تعمیرات دستگاه فیوژن برای بهینه‌سازی عملکرد آن بسیار حیاتی است و باید از به کارگیری قطعات نامرغوب خودداری کرد، زیرا این کار می‌تواند به آسیب‌های جدی‌تری منجر شود و هزینه‌های بیشتری به همراه داشته باشد.

آموزش کاربران نیز جز اساسی نگهداری صحیح این دستگاه به شمار می‌آید. اطمینان حاصل کنید که کلیه افرادی که با این دستگاه کار می‌کنند، نسبت به نحوه استفاده صحیح و ایمن آن آگاهی کافی دارند. برگزاری دوره‌های آموزشی مرتب می‌تواند به کاهش خطاهای انسانی و افزایش بهره‌وری کمک کند. ثبت تاریخچه تعمیرات و نگهداری نیز از دیگر اقداماتی است که باید به آن توجه شود. این سوابق به شناسایی و تحلیل مشکلات کمک کرده و در نتیجه تصمیمات بهتری برای نگهداری آینده اتخاذ خواهد شد. با رعایت این نکات کلیدی، می‌توانید از عمر مفید دستگاه فیوژن خود بهره‌مند شوید و از بروز مشکلات ناخواسته جلوگیری کنید.

افت فیوژن فیبر نوری به چه عواملی بستگی دارد؟

افت فیوژن فیبر نوری به طور مستقیم تحت تاثیر تنظیمات دستگاه و مهارت اپراتور قرار دارد. برای دستیابی به دقت بالاتر در فیوژن، استفاده از ابزارهای مناسب مانند استیریپر و کلیور ضروری است. کلیورها به عنوان ابزارهای اصلی در آماده‌سازی تارهای نوری شناخته می‌شوند و باید از تیغه‌های قوی و با کیفیت بالا برخوردار باشند تا فیبرها را با دقت بیشتری برش دهند و در نتیجه فرآیند جوشکاری را تسریع کنند.

در هنگام جوش دادن فیبر، چندین عامل می‌تواند منجر به تلفات در اتصال شود که این عوامل به سه دسته تقسیم می‌شوند. اولین دسته، تلفات ناشی از جوش است. در این فرآیند، دو فیبر ابتدا تحت فشار قرار می‌گیرند و سپس کشیده می‌شوند، لذا تنظیم دقیق این فشار و کشش ضروری است تا از بروز تلفات جلوگیری شود. دومین عامل به تفاوت در شکاف عددی دو فیبر مربوط می‌شود که می‌تواند به ایجاد تلفات در جوش منجر شود. برای کاهش این تلفات، پیشنهاد می‌شود از دو فیبر همسان استفاده گردد. دسته سوم عوامل خارجی هستند که شامل همراستا نبودن دو فیبر می‌شوند؛ به طوری که هسته‌های آنها ممکن است به طور صحیح روبروی یکدیگر قرار نگیرند یا به صورت زاویه‌دار به هم متصل شوند. این ناهمراستایی می‌تواند در سه جهت مختلف رخ دهد: فاصله بین دو فیبر (ناهمراستایی طولی)، جابجایی در راستای عمود بر محورهای دو فیبر (ناهمراستایی محوری) و زاویه بین محورهای مغزی (ناهمراستایی زاویه‌ای).

ویژگی‌های جوش فیبر نوری در مقایسه با سایر روش‌های اتصال بسیار قابل توجه است. این روش کمترین میزان افت سیگنال و نیز برگشت‌پذیری سیگنال را به همراه دارد، چرا که هیچ شکافی در نقطه اتصال وجود ندارد. همچنین اتصالات فیوژن Core To Core ثابت و پایدار هستند و برخلاف روش Termination، امکان تغییر چیدمان اتصالات با جابجایی پچ کورد وجود ندارد. به ویژه در شبکه‌های انتقال تصویر و سیستم‌هایی که از کابل سینگل مد استفاده می‌کنند، افت سیگنال و برگشت‌پذیری از اهمیت بالایی برخوردار است و بنابراین نیاز به استفاده از مفصل فیبر نوری مناسب به شدت احساس می‌شود.

نتیجه ‌گیری

فیوژن فیبر نوری یک فناوری پیشرفته و مهم است که در انتقال داده‌ های پر سرعت و امن نقش دارد. انتخاب و استفاده از دستگاه ‌های فیوژن فیبر نوری به دانش و دقت نیاز دارد، و رعایت نکات بیان شده در این مقاله می ‌تواند در بهبود کیفیت کار شما موثر باشد.
